HPE cx555a 100G 网卡刷入以太网固件指北

参考文献

https://forums.servethehome.com/index.php?threads/crossflash-oracle-cx556a-to-mellanox-oem.34293/post-463450https://forums.servethehome.com/index.php?threads/crossflash-oracle-cx556a-to-mellanox-oem.34293/post-463450

原理

简而言之，HPE 版本的 cx555a 网卡固件有锁，自带的 HPE 固件不支持以太网模式，只支持 IB 模式，并且只能刷入 HPE 签名的固件而不能刷入 Mellanox 原版固件。但是 cx555a 硬件上和双口的 cx556a 是一样的，HPE 的 cx555a 卡可以刷入 HPE 版本的 cx556a 固件，而 HPE 版本的 cx556a 固件是支持以太网模式的。刷入 cx556a 固件后，系统内识别出两个 100G 网口，但只有一个口在硬件上存在，另一个口没有焊接元件。

操作流程

本例使用超威 H12SSL-i 主板和 Ubuntu 22.04 系统，内核版本

1 2	$ uname -r 6.8.0-87-generic

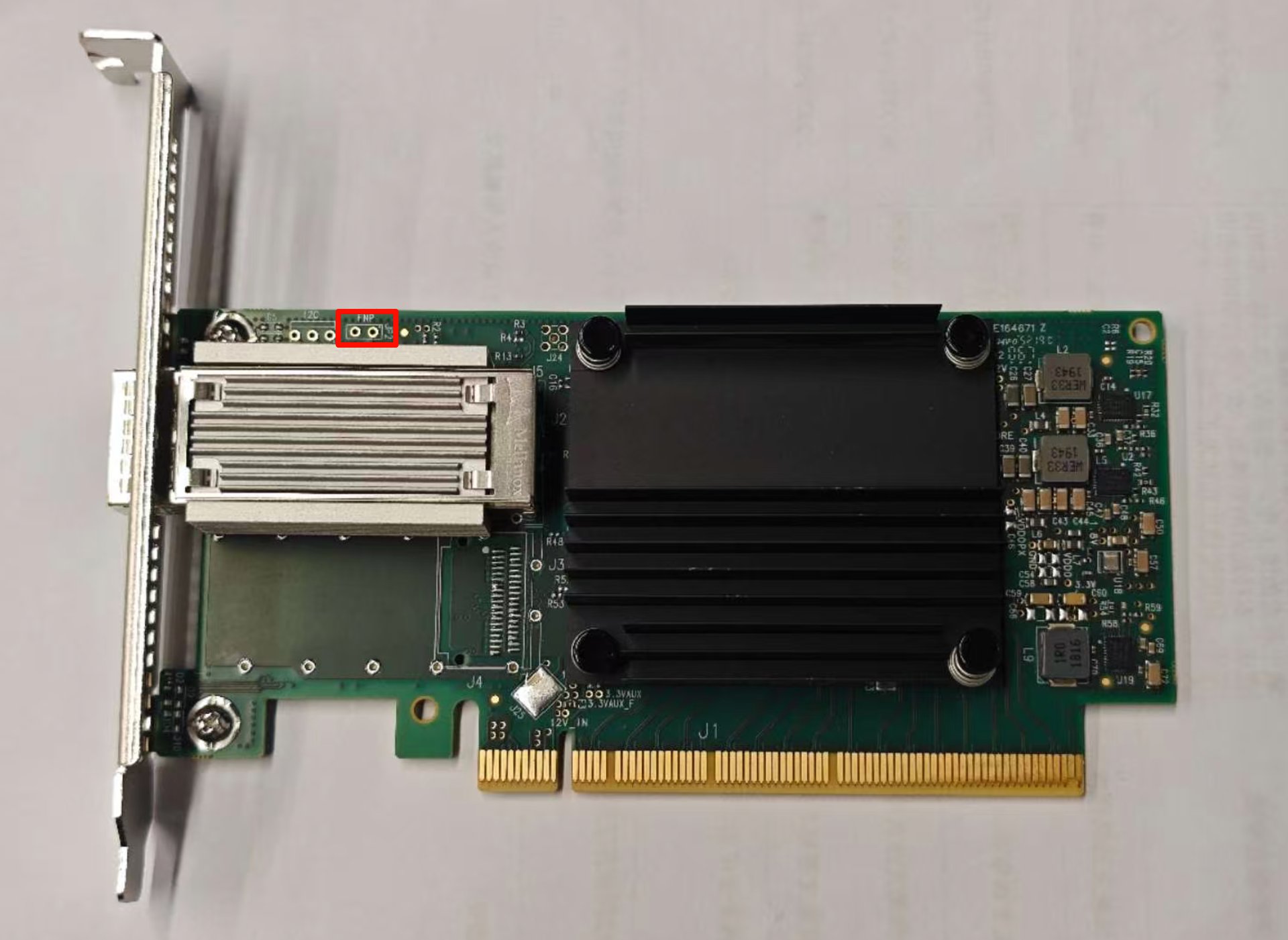

短接位置

用订书钉或者回形针把红框内 FNP/JP2 焊点短接，进入固件恢复模式
装机并上电，此时网口旁边会有黄色 LED 常亮，表示进入固件恢复模式

此时运行 lspci 命令，可以看见 ConnectX-5 Flash Recovery 设备

1 2	$ lspci \| grep Mellanox 81:00.0 Memory controller: Mellanox Technologies MT28800 Family [ConnectX-5 Flash Recovery]

下载并安装 Mellanox 官方最新版 MFT 工具

# 下载 MFT 工具
wget https://www.mellanox.com/downloads/MFT/mft-4.34.0-145-x86_64-deb.tgz
# 解压
tar -xzf mft-4.34.0-145-x86_64-deb.tgz
# 安装
cd mft-4.34.0-145-x86_64-deb
sudo bash install.sh

此时应该可以通过 mst 命令看到设备

$ sudo mst start
Starting MST (Mellanox Software Tools) driver set
Loading MST PCI module - Success
Loading MST PCI configuration module - Success
Create devices
Unloading MST PCI module (unused) - Success
$ sudo mst status
MST modules:
------------
    MST PCI module is not loaded
    MST PCI configuration module loaded

MST devices:
------------
/dev/mst/mt525_pciconf0          - PCI configuration cycles access.
                                   domain:bus:dev.fn=0000:81:00.0 addr.reg=88 data.reg=92 cr_bar.gw_offset=-1
                                   Chip revision is: 00

下载并解压最新 HPE 版本的 cx556a 固件

1
2

curl -fL -o "fw-ConnectX5-rel-16_35_4030-872726-B21_Ax_Bx-UEFI-14.29.15-FlexBoot-3.6.902.tar.gz" https://downloads.hpe.com/pub/softlib2/software1/pubsw-linux/p1133476375/v253748/fw-ConnectX5-rel-16_35_4030-872726-B21_Ax_Bx-UEFI-14.29.15-FlexBoot-3.6.902.tar.gz
tar -xzf fw-ConnectX5-rel-16_35_4030-872726-B21_Ax_Bx-UEFI-14.29.15-FlexBoot-3.6.902.tar.gz

使用 MFT 工具刷入固件，设备路径参考上面 mst status 命令的输出

1	sudo flint -d /dev/mst/mt525_pciconf0 -i fw-ConnectX5-rel-16_35_4030-872726-B21_Ax_Bx-UEFI-14.29.15-FlexBoot-3.6.902.signed.bin -allow_psid_change burn

确认修改 PSID：

Done.
    Current FW version on flash:  16.30.1004
    New FW version:               16.35.4030


    You are about to replace current PSID on flash - "HPE0000000008" with a different PSID - "HPE0000000009".
    Note: It is highly recommended not to change the PSID.

 Do you want to continue ? (y/n) [n] : y
Burning FW image without signatures - OK
Burning FW image without signatures - OK

-W- Failed to update FW boot address. Power cycle the device in order to load the new FW.

Restoring signature                     - OK
-I- To load new FW, issue system-level reset.

刷入固件大约需要一分钟时间。

刷入完成后，断电 (否则不会退出固件恢复模式)，取下短接焊点，重新上电开机

此时 lspci 命令可以看到两个 IB 设备

1
2
3

$ lspci | grep "Mellanox"
81:00.0 Infiniband controller: Mellanox Technologies MT27800 Family [ConnectX-5]
81:00.1 Infiniband controller: Mellanox Technologies MT27800 Family [ConnectX-5]

使用 mlxconfig 把第一个口改成以太网模式，第二个口物理上不存在，保持 IB 模式即可

1	sudo mlxconfig -d 0000:81:00.0 set LINK_TYPE_P1=2

LINK_TYPE_P1=2 表示以太网模式，LINK_TYPE_P1=1 表示 IB 模式。

重启后，第一个口变成以太网口，使用 ip a 命令可以看到它

1
2
3

$ ip a
5: enp129s0f0np0: <NO-CARRIER,BROADCAST,MULTICAST,UP> mtu 1500 qdisc mq state DOWN group default qlen 1000
    link/ether 94:40:c9:xx:xx:xx brd ff:ff:ff:ff:ff:ff

也可以使用 ethtool 命令查看网口信息

$ sudo ethtool enp129s0f0np0
Settings for enp129s0f0np0:
    Supported ports: [  ]
    Supported link modes:   1000baseKX/Full
                            10000baseKR/Full
                            40000baseKR4/Full
                            40000baseCR4/Full
                            40000baseSR4/Full
                            40000baseLR4/Full
                            25000baseCR/Full
                            25000baseKR/Full
                            25000baseSR/Full
                            50000baseCR2/Full
                            50000baseKR2/Full
                            100000baseKR4/Full
                            100000baseSR4/Full
                            100000baseCR4/Full
                            100000baseLR4_ER4/Full
    Supported pause frame use: Symmetric
    Supports auto-negotiation: Yes
    Supported FEC modes: None        RS      BASER
    Advertised link modes:  1000baseKX/Full
                            10000baseKR/Full
                            40000baseKR4/Full
                            40000baseCR4/Full
                            40000baseSR4/Full
                            40000baseLR4/Full
                            25000baseCR/Full
                            25000baseKR/Full
                            25000baseSR/Full
                            50000baseCR2/Full
                            50000baseKR2/Full
                            100000baseKR4/Full
                            100000baseSR4/Full
                            100000baseCR4/Full
                            100000baseLR4_ER4/Full
    Advertised pause frame use: Symmetric
    Advertised auto-negotiation: Yes
    Advertised FEC modes: Not reported
    Speed: Unknown!
    Duplex: Unknown! (255)
    Auto-negotiation: on
    Port: Other
    PHYAD: 0
    Transceiver: internal
    Supports Wake-on: d
    Wake-on: d
    Link detected: no (No cable)
