CH334F 双上行切换 USB Hub

简介

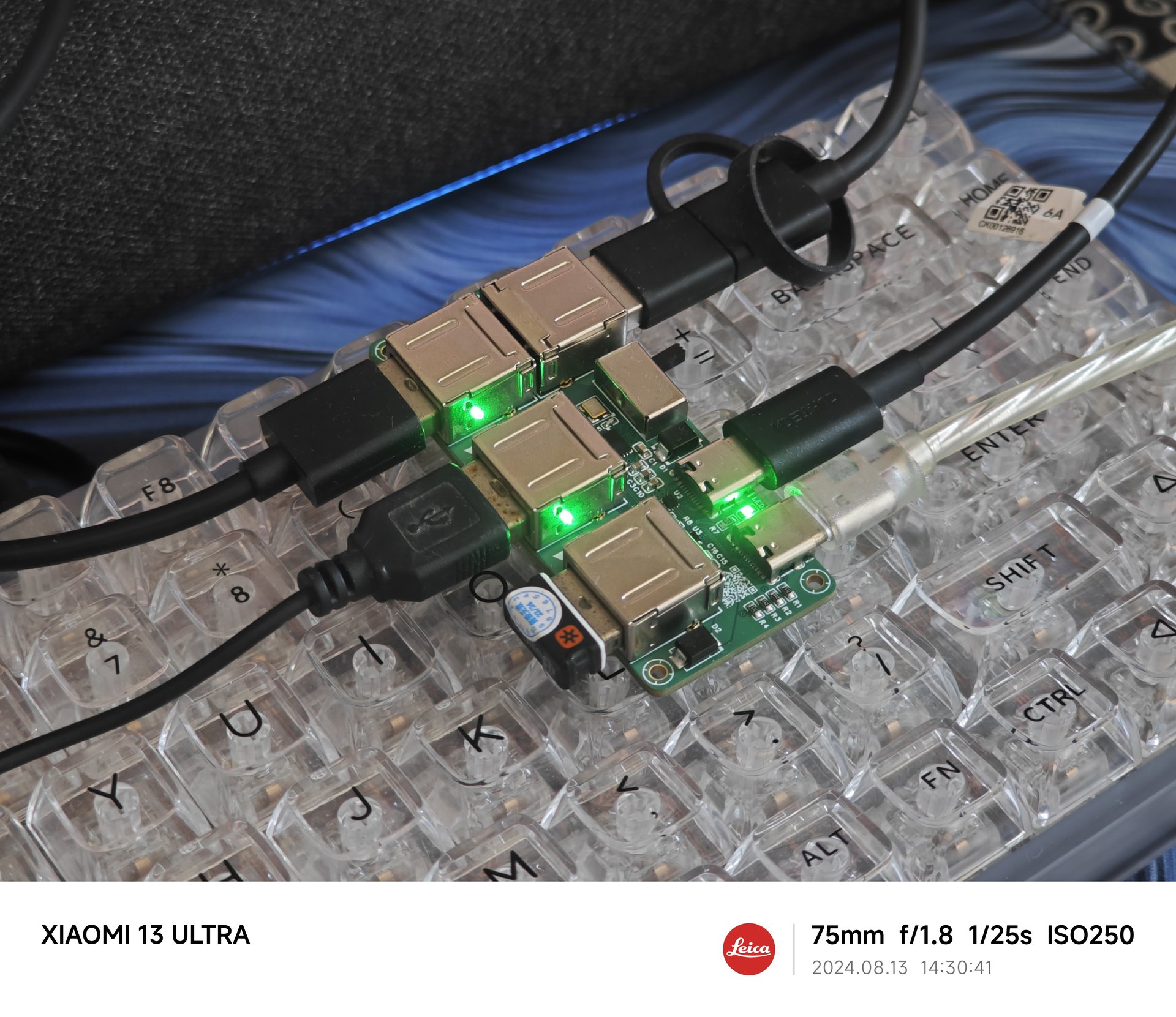

本项目是采用 CH334F 和 RS2227 方案的 USB Hub，可连接两台电脑并使用开关切换上行，实现一套键鼠控制两台电脑。

本项目的功能与此前发布的支持选择两路上行信号的 SL2.1A USB Hub 类似。根据之前 Hub 的使用体验，本次 CH334F 方案做出了以下改进：

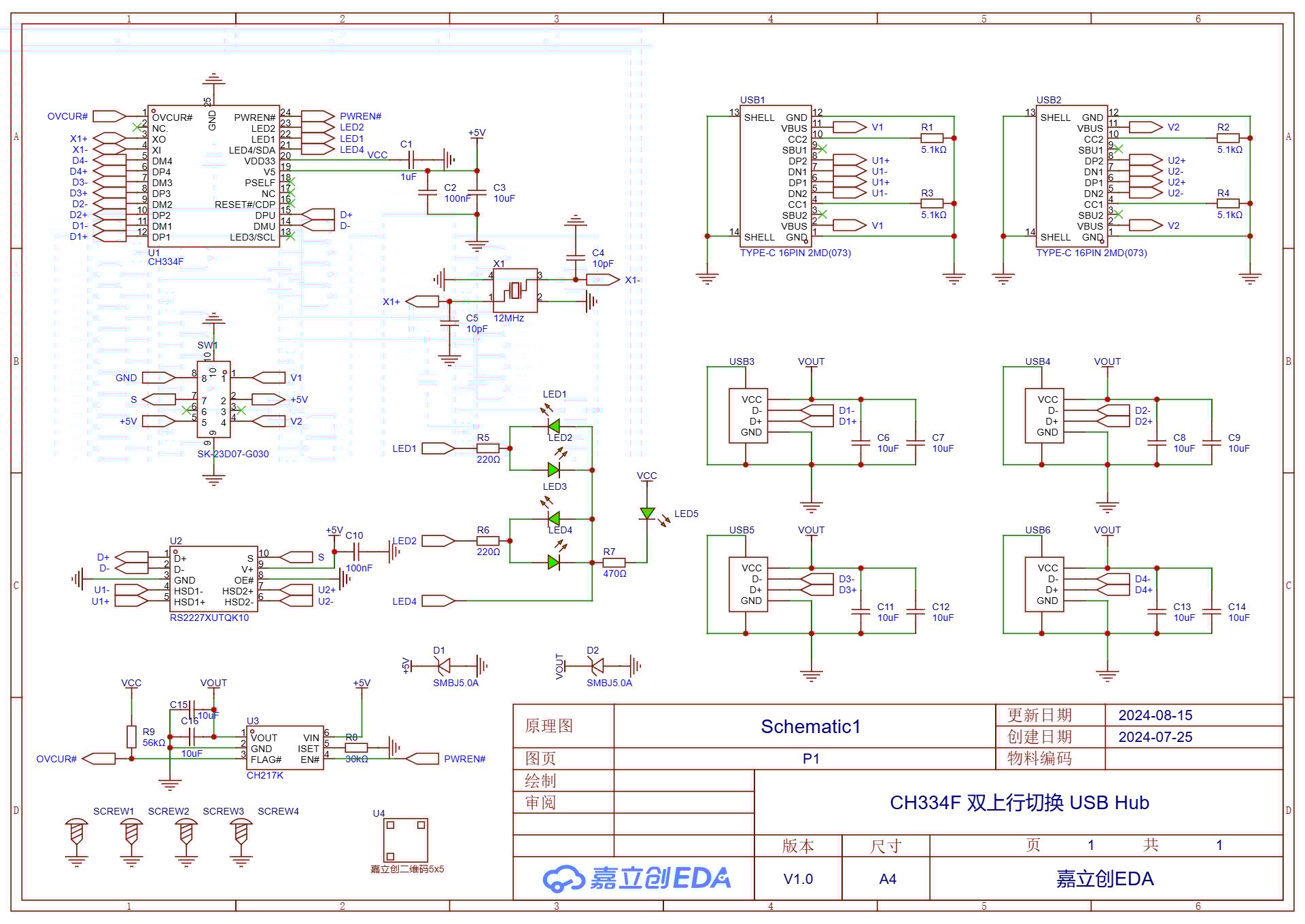

双上行切换架构：原先的方案使用两路理想二极管，在使用开关切换设备时不断开 5V 电源，可能导致某些 USB 设备（如红米电脑音响）不能重置状态与新的主机建立连接。这次使用双刀三掷开关，两边的挡位连接到两台电脑，中间的挡位断开电源，通过简单的方式在切换主机时将设备下电，确保重置设备，也省去了理想二极管。（注：此方案不再能使得两台主机同时为 Hub 供电，降低了供电能力，但对于连接键盘鼠标等低功耗外设已经足够了）
主控芯片：由 SL2.1A 改成 CH334F。CH334F 价格不贵，封装更小，支持高性能的MTT模式（4个TT各对应1个端口，并发处理），性能比 SL2.1A 高，且支持 LED 和过流检测。
USB 模拟开关芯片：从 FSUSB42MUX 换成了 RS2227，便宜得多且封装更小。
增加了 CH217K 过流检测。

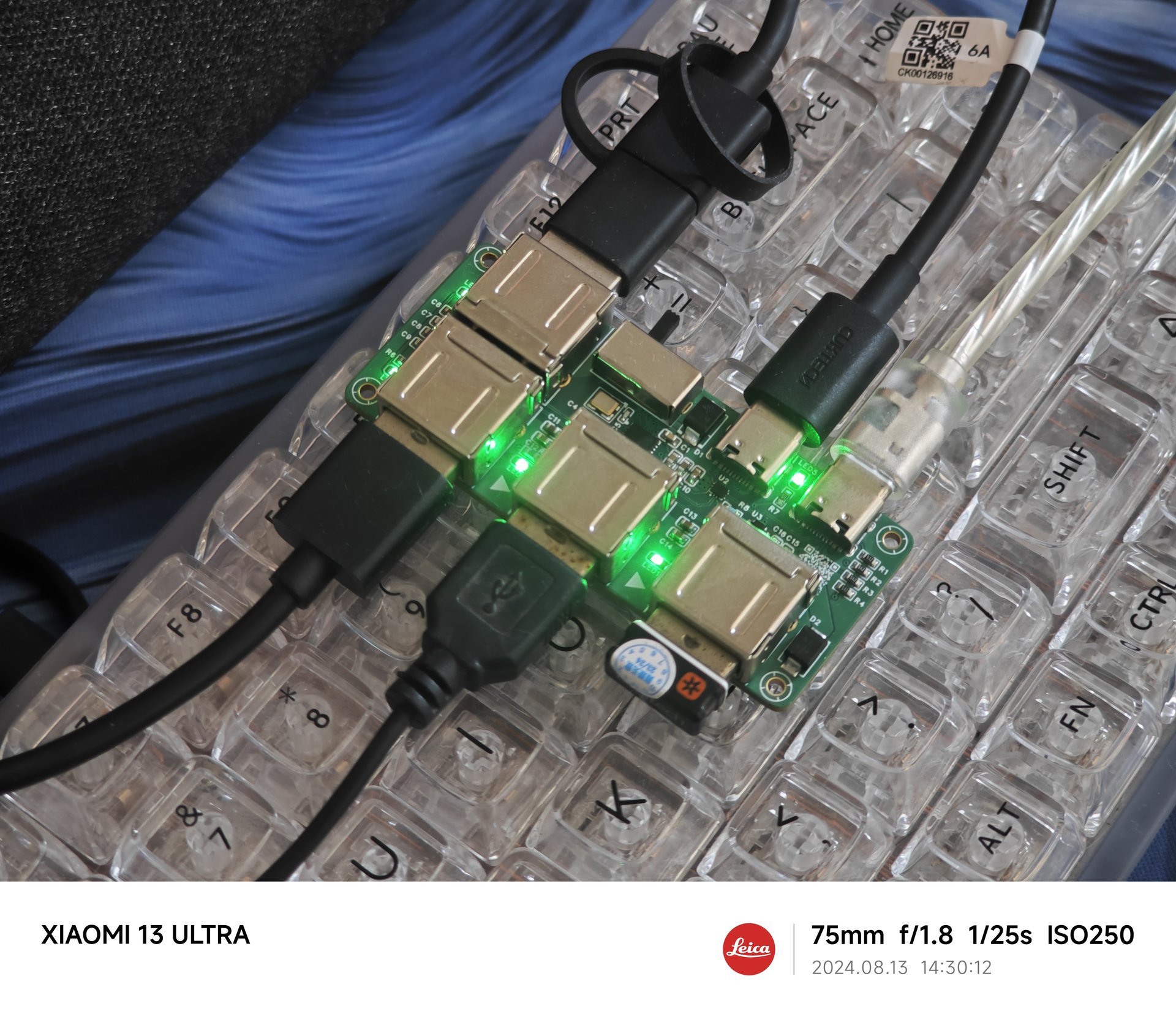

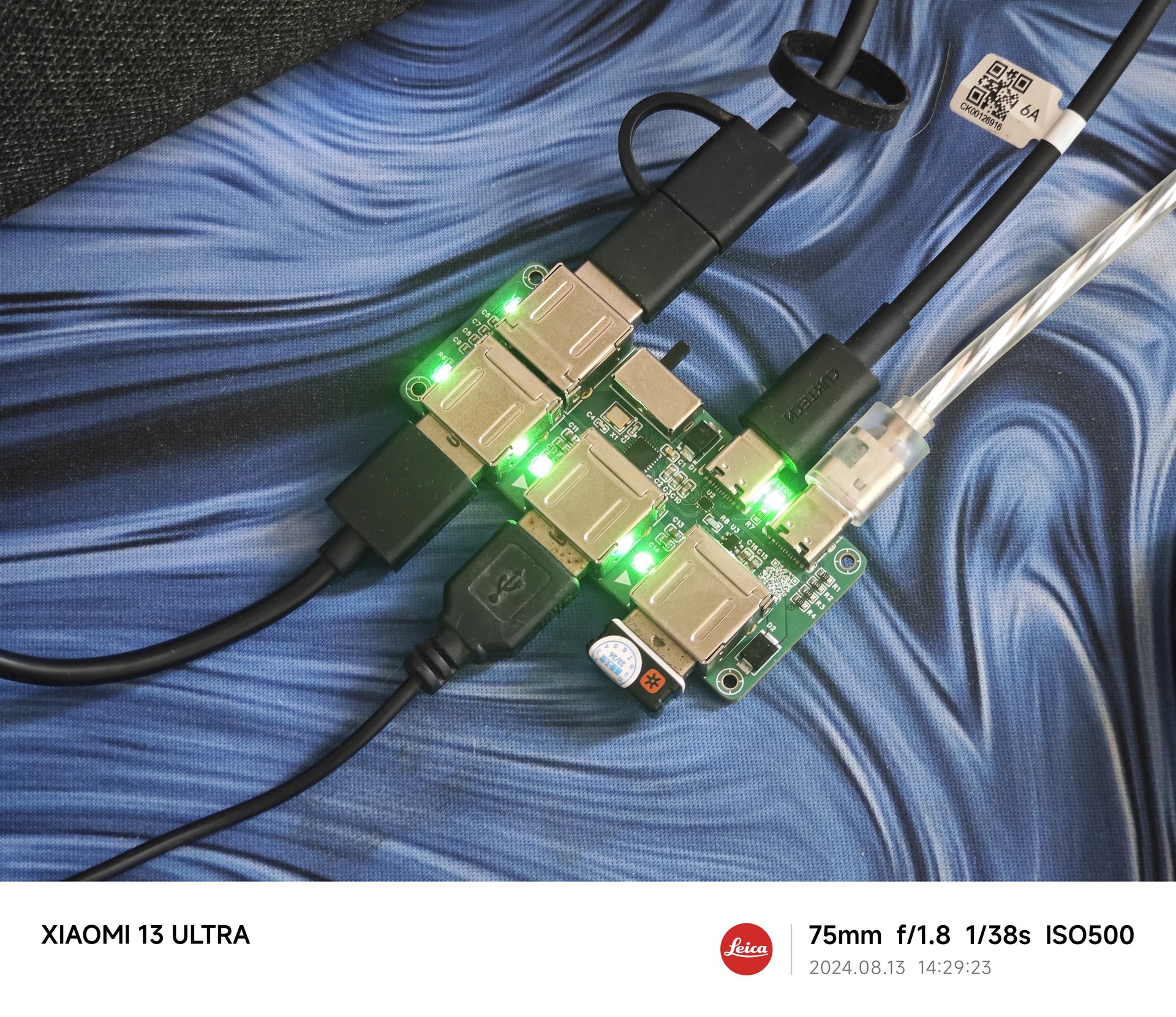

增加了 CH334F 提供的端口指示灯。

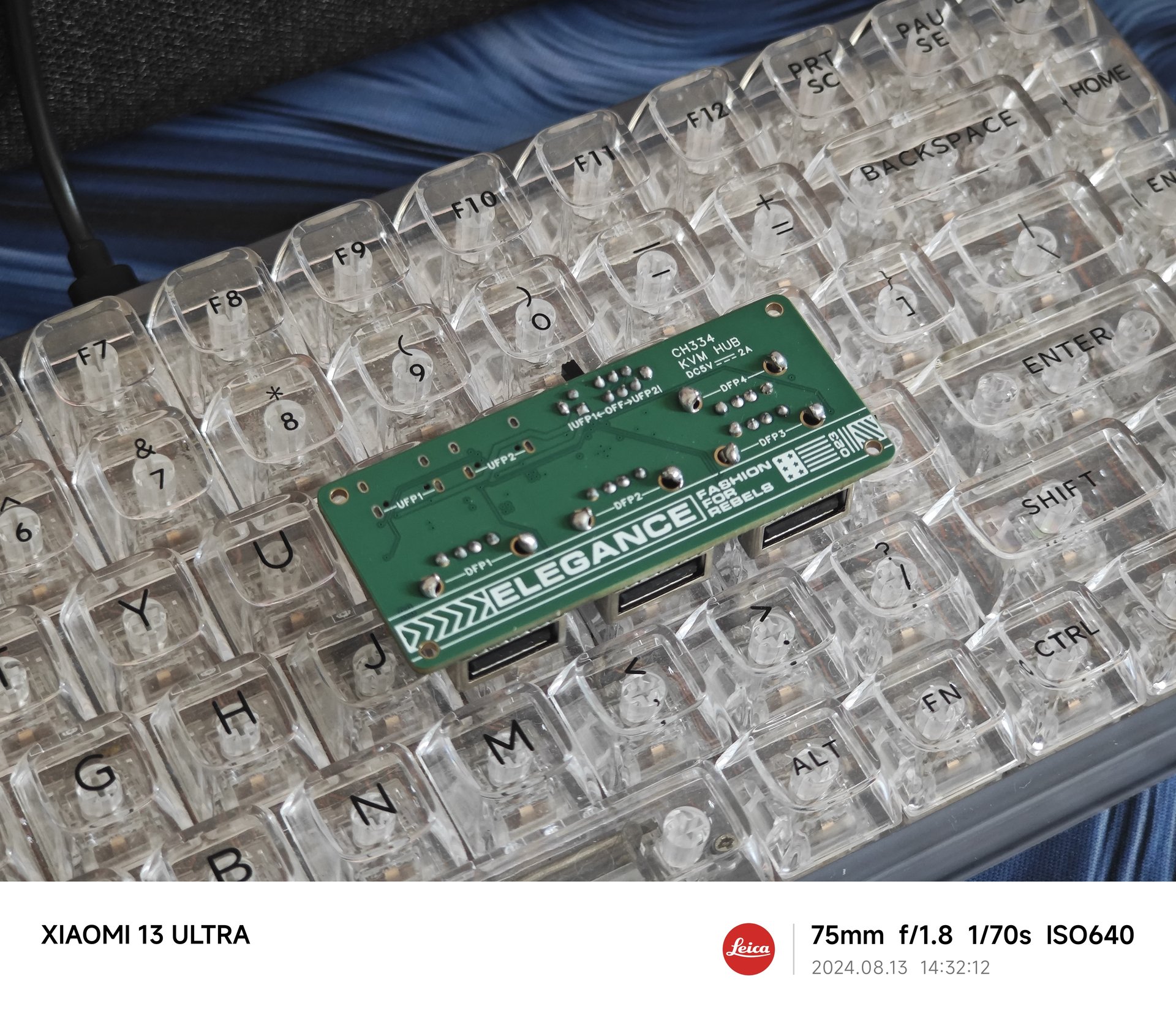

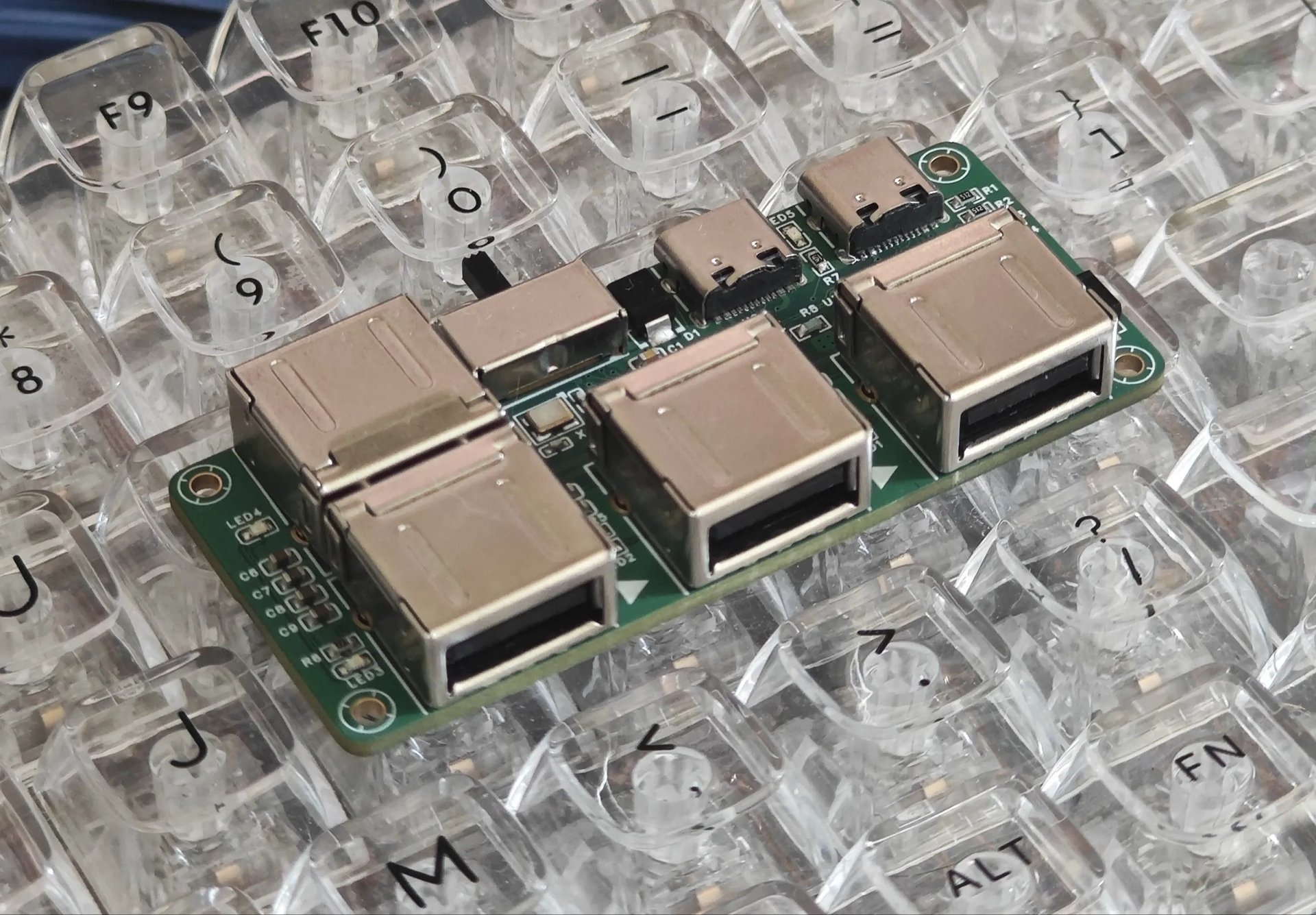

面积更小，增加了 M2 螺丝孔方便安装外壳。
